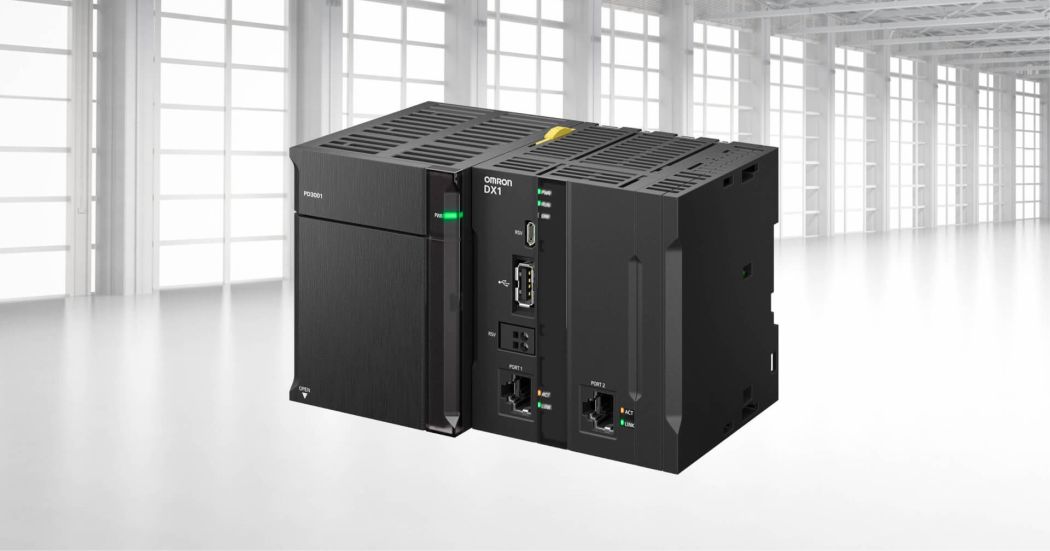

El controlador industrial DX1 Data Flow de OMRON es un dispositivo bastante innovador en su línea de automatización industrial.
Es un controlador “edge” industrial diseñado para analizar los datos de la planta de producción. Permite recopilar, analizar y visualizar datos operativos (de sensores, PLCs, otros dispositivos de automatización) directamente en la planta.
Es parte de la plataforma Sysmac de OMRON, lo que facilita su integración con otros equipos de automatización de la misma familia.
Inicio rápido y sencillo para usar los datos:
- Solo necesita cables Ethernet para conectarse a los dispositivos existentes, sin software especial para cada sensor o controlador.
- Interfaz de usuario intuitiva: permite visualizar los “flujos de procesamiento de datos” de un vistazo, y crear flujos de datos simplemente conectando bloques de procesamiento en pantalla (“drag & drop”), sin programación tradicional (“no-code”).
Plantillas + personalización:
- Incluye paquetes estándar (templates) para métricas comunes: monitoreo de equipos, estado operativo, monitorización de planta, etc.
- La visualización de datos puede estructurarse de forma jerárquica, lo que permite adaptarla a distintos perfiles de usuario: desde el jefe de planta hasta el operario.
- Si se necesitan capacidades más avanzadas, el DX1 permite personalización mediante Python o C, lo que facilita cálculos complejos o interoperabilidad con otros controladores.
Implementación sin detener la producción (“zero-downtime”)
- Compatible con PLCs de varios fabricantes (no solo OMRON): por ejemplo, Mitsubishi (serie MELSEC), Keyence (serie KV), Panasonic (serie FP), entre otros.
- Gracias a esa compatibilidad, se puede empezar a recopilar datos incluso en equipos ya instalados, sin necesidad de reemplazar hardware ni pausar la producción.
- Soporte para IO-Link master, lo que facilita la conexión directa de sensores, cámaras y otros dispositivos de información para captura de datos.
Interfaz moderna y visualización avanzada
- Editor de “flujos de datos” (flow editor) sin necesidad de programar: muy accesible para usuarios que no son desarrolladores.
- Permite manejar datos time-series (serie temporal) y asociarlos con vídeo: es posible visualizar datos correlacionados con grabaciones o streaming de video, lo cual ayuda mucho para análisis de fallos o mantenimiento.
- Tiene herramientas listas para usar (packages) como: Equipment Monitoring Package, Factory Monitoring Package, Status Monitoring Package, Event-triggered Video Logging Package
Especificaciones técnicas
- Tiene 2 puertos Ethernet (uno a 1 Gbps y otro a 100 Mbps) + 1 puerto USB.
- Alimentación compatible con fuentes específicas (OMRON indica modelos NJ-PA3001 / NJ-PD3001 para alimentación).
- Dimensiones compactas: 78,8 × 90 × 80 mm y peso máximo de ~250 g.
- Rango de temperatura de operación: entre 0 °C y 55 °C; humedad entre 10 % y 90 %, sin condensación.
- Soporta normativas de inmunidad eléctrica (ruido, sobrevoltaje, EMC) según estándares industriales.
- Seguridad y fiabilidad
- Tiene indicadores de estado (LEDs) como PWR (power), RUN, ERR (error) para diagnóstico simple.
- Reloj interno (RTC) integrado con una retención bastante buena mediante capacitor (para mantener la fecha/hora).
El controlador DX1 Data Flow de OMRON es útil para monitorear máquinas o departamentos donde es importante visualizar el estado y el rendimiento en tiempo real (OEE, mantenimiento). También es requerido para análisis de datos correlacionados con vídeo, por ejemplo para detectar fallos en máquinas con base tanto en datos sensores como en grabaciones. Asímismo se utiliza donde no hay personal con mucha experiencia en programación y en instalaciones con múltiples tipos de PLCs (no solo OMRON), gracias a su compatibilidad amplia.
Amplia información sobre el nuevo controlador industrial de OMRON DX1 Data Flow en este enlace.
